Kazán leírás
- A PELLMAX pellet kazán megfelelő beállítás mellett minimális felügyeletet igényel.
- Automata égőfeje lehetővé teszi az éghető, pellet formájú biomassza tüzelőanyagok felhasználását.
- A kazántest minősített, 6-8mm illetve 6-10 mm vastagságú kazánacéllemezből készül.
- A hőcserélők kialakításának köszönhetően kiemelkedően magas, akár 94% működési hatásfok elérésére képes.
- A PELLMAX pellet kazán hőcserélőjének másik előnye, hogy teljes felületén egy tisztító mechanizmus működtethető.
- A kazán hőcserélő tisztító rendszer ezen kívül füstgáz turbuláló szerepet is ellát, melynek köszönhetően a PELLMAX pellet kazán állandó magas hatásfokot ér el.
- A PELLMAX pellet kazán rendelhető kiegészítő, motoros automata hőcserélő tisztító rendszerrel is.
- A PELLMAX pellet kazán felszerelt egy további rostéllyal, amely lehetővé teszi a fatüzelést kiegészítő tűztérben.
- A PELLMAX pellet kazán lépcsősen mozgó, öntisztító, automata izzítószálas égőfejjel van ellátva. Ez biztosítja a lehető leggazdaságosabb üzemeltetést.
- A pelletégő kiváló minőségű hőálló acélból készült. A pelletégő formai kialakítása lehetővé teszi, hogy a salak könnyed eltávolítását.
- A pellet kazán szabályozását egy fejlett vezérlőegység automatizálja és a fűtési rendszer vezérlésére is alkalmas. Ellátja a kazán, a HMV és további szivattyúk valamint keverőszelepek működtetését.
- A kiegészítőként vásárolható HU-505 Ethernet modul segítségével a PELLMAX pellet kazán internetes távfelügyelete is biztosítható.
Kazán Jellemzői
1. Az automata adagolós kazán tároló tartály fedelének nyitását és kitámasztását egy gáz teleszkóp könnyíti meg.
2. Felhasználóbarát TECH vezérlés grafikus kijelzővel, intuitív menüvel, egyértelmű funkciókkal. A kazánvezérlő képes ellenőrizni 4 szivattyút és egy motoros keverőszelepet. Ethernet modul és intelligens szobatermosztát csatlakozási lehetősége, amivel nyomon lehet követni a kazán működését, illetve be is lehet abba avatkozni.
3. Nagy pellet tartály (mérete a kazán teljesítményétől függ)
4. Nagy kiegészítő vegyestüzelésű tűztér
5. Kézi hőcserélő tisztító vagy rendelhető automata hőcserélő tisztító rendszerrel is
6. Öntöttvas rostély a kiegészítő vegyestüzelésű tűztérhez
7. Innovatív turbuláló a megtakarítás növeléséért
8. Hatékony pelletégő - Öntisztító lépcsős mozgórostélyos égőfej
Vezérlés/felszereltség
Vezérlést lásd "Bekötés/Kazán vezérlés" - menüpont (katt ide!)
Felszereltség:
- visszaégés elleni védelemmel ellátott adagoló rendszer
- toló ventilátor
- lépcsősen mozgó, öntisztító, rostélyos égőfej
- kiegészítőként rendelhető automata hőcserélő tisztító rendszer
- mikroprocesszoros vezérlőegység (kazán automata működése, KF, HMV,valamint kiegészítő szivattyúk, HU-500 kiegészítővel internetes távfelügyelet)
Műszaki adatok
|
PELLMAX (16-50kW)
|
Egység |
Kazán típusa |
| 16 |
25 |
32 |
40 |
50 |
| Hőcserélő felület |
m2 |
2 |
3,0 |
3,2 |
4,8 |
5,0 |
| Nominális hőteljesítmény |
kW |
16 |
25 |
32 |
42 |
50 |
| Hőhatásfok |
% |
89-92 |
89-92 |
89-92 |
89-92 |
89-92 |
| Legnagyobb vízhőmérséklet |
oC |
95 |
95 |
95 |
95 |
95 |
| Legnagyobb üzemi nyomás |
MPa |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
| Kémény huzatigénye |
Pa |
18 |
18 |
18 |
18 |
18 |
| Kéménynyílás keresztmetszete |
cm2 |
200 |
200 |
200 |
200 |
200 |
| Tüzelőanyag tartály térfogata |
dm3 |
320 |
320 |
320 |
320 |
320 |
| Kazán víztömege |
dm3 |
90 |
110 |
110 |
130 |
130 |
| Vízcsonkok mérete |
col |
6/4" |
6/4" |
6/4" |
6/4" |
2" |
| Vízfeltöltő csonk mérete |
col |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
| Épület kifűthető területének megközelítőleges mérete |
m2 |
max
130 |
max
200 |
max
260 |
max
320 |
max
400 |
| Kazán tápegysége |
V/Hz |
230/50 |
| Ventilátor teljesítménye |
W |
90-180 |
| Szabályozó teljesítménye |
W |
4 |
| Tüzelőanyag |
Elsődleges: DIN+, EN+ minősítésű pellet.
Kiegészítő: max 20% nedvességtartalmú fa - a kiegészítő rostélyon eltüzelve. |
| PELLMAX (60-150kW) |
Egység |
Kazán típusa |
| 60 |
75 |
100 |
150 |
| Hőcserélő felület |
m2 |
7,0 |
9,0 |
12,0 |
14,0 |
| Nominális hőteljesítmény |
kW |
60 |
75 |
100 |
150 |
| Hőhatásfok |
% |
89-92 |
89-92 |
89-92 |
89-92 |
| Legnagyobb vízhőmérséklet |
oC |
95 |
95 |
95 |
95 |
| Legnagyobb üzemi nyomás |
MPa |
0,2 |
0,2 |
0,2 |
0,2 |
| Kémény huzatigénye |
Pa |
25 |
30 |
30 |
30 |
| Kéménynyílás keresztmetszete |
cm2 |
400 |
625 |
625 |
625 |
| Tüzelőanyag tartály térfogata |
dm3 |
400 |
500 |
500 |
500 |
| Kazán víztömege |
dm3 |
220 |
350 |
420 |
500 |
| Vízcsonkok mérete |
col |
2" |
2" |
2" |
2" |
| Vízfeltöltő csonk mérete |
col |
3/4" |
3/4" |
3/4" |
3/4" |
| Épület kifűthető területének megközelítőleges mérete |
m2 |
max
480 |
max
600 |
max
800 |
max
1000 |
| Kazán tápegysége |
V/Hz |
230/50 |
| Ventilátor teljesítménye |
W |
90-180 |
| Szabályozó teljesítménye |
W |
4 |
| Tüzelőanyag |
Elsődleges: DIN+, EN+ minősítésű pellet.
Kiegészítő: max 20% nedvességtartalmú fa - a kiegészítő rostélyon eltüzelve. |
| PELLMAX (200-300kW) |
Egység |
Kazán típusa |
| 200 |
300 |
| Hőcserélő felület |
m2 |
17,0 |
27,0 |
| Nominális hőteljesítmény |
kW |
200 |
300 |
| Hőhatásfok |
% |
89-92 |
89-92 |
| Legnagyobb vízhőmérséklet |
oC |
95 |
95 |
| Legnagyobb üzemi nyomás |
MPa |
0,2 |
0,2 |
| Kémény huzatigénye |
Pa |
30 |
55 |
| Kéménynyílás keresztmetszete |
cm2 |
625 |
900 |
| Tüzelőanyag tartály térfogata |
dm3 |
770 |
770 |
| Kazán víztömege |
dm3 |
720 |
780 |
| Vízcsonkok mérete |
col |
2" |
2,5" |
| Vízfeltöltő csonk mérete |
col |
3/4" |
3/4" |
| Épület kifűthető területének megközelítőleges mérete |
m2 |
max 1600 |
max 3000 |
| Kazán tápegysége |
V/Hz |
230/50 |
| Váltómű motor teljesítménye |
W |
180-250 |
| Ventilátor teljesítménye |
W |
140-180 |
| Szabályozó teljesítménye |
W |
4 |
| Tüzelőanyag |
Elsődleges: DIN+, EN+ minősítésű fapellet
Kiegészítő: fa, faforgács stb. - a kiegészítő rostélyon eltüzelve. |

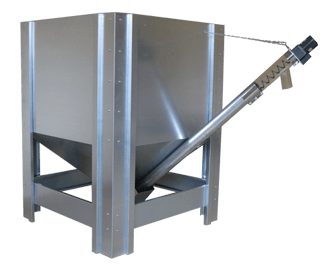

Kiegészítő ipari méretű tartály.
75kW-ig a pellet tartály a Pellmax/Pellduox kazán szerves részét alkotja. 100kw-tól viszont tartály nélküliek a Pellmax/Pellduox kazánok, és ezek a kiegészítő tartályok külön rendelhetőek hozzájuk. A pellet tartály kazántól való távolságának meghatározásánál figyelembe kell venni a kiálló adagoló cső hosszát.
|
Tartály térfogat
|
Méretek (mm)
szélesség/mélység/magasság
|
|
500 kg / 800 l
|
900x900x1400
|
|
1 tonna / 1400 l
|
1200x1200x1600
|
|
1,5 tonna / 2000 l
|
1400x1400x2000
|
|
2 tonna / 2800 l
|
1400x1400x2400
|
