Tervezői segédlet letöltése itt

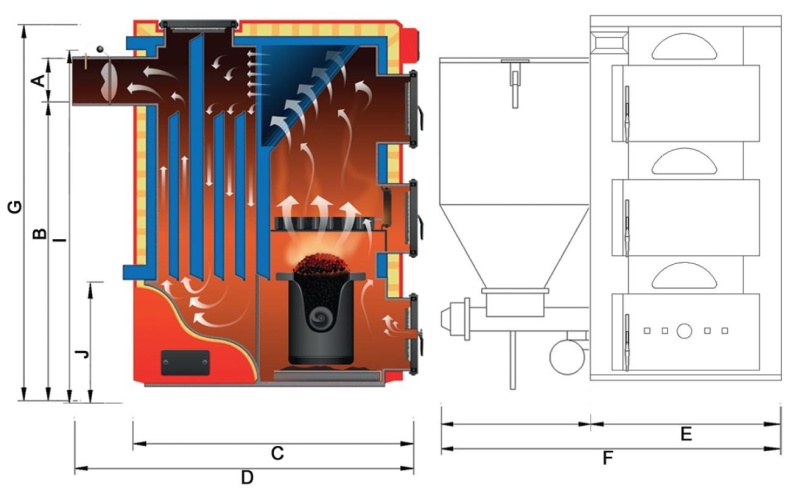

| Matix MAX | Kémény átmérő | Kazán aljától a kéménycsonk aljáig | Előremenő csonk | Visszatérő csonk | Mélység | Szélesség | Szélesség a tárolóval | Magasság | Égéstér | Súly | |||
| borítás | teljes | mélység | szélesség | magasság | |||||||||
| A | B | I | J | C | D | E | F | G | |||||
| 75 | 25 cm | 119 cm | 143 cm | 48 cm | 106 cm | 121 cm | 76 cm | 154 cm | 160 cm | 53 cm | 56 cm | 67 cm | 980 kg |
| 100 | 26 cm | 120 cm | 148 cm | 53 cm | 123 cm | 143 cm | 86 cm | 172 cm | 164 cm | 62 cm | 32 cm | 72 cm | 1290 kg |
| 125 | 29 cm | 129 cm | 158 cm | 54 cm | 132 cm | 152 cm | 86 cm | 172 cm | 174 cm | 62 cm | 38 cm | 78 cm | 1400 kg |
| 150 | 30 cm | 129 cm | 158 cm | 52 cm | 155 cm | 175 cm | 87 cm | 174 cm | 174 cm | 75 cm | 44 cm | 80 cm | 1540 kg |
| 200 | 32 cm | 150 cm | 174 cm | 54 cm | 168 cm | 180 cm | 97 cm | 200 cm | 190 cm | 75 cm | 65 cm | 95 cm | 1700 kg |
| Matix MAX (75-200kW) | Egység | Kazán típusa | ||||
| 75 | 100 | 125 | 150 | 200 | ||
| Hőcserélő felület | m2 | 7,0 | 9,0 | 12,0 | 14,0 | 17,0 |
| Nominális hőteljesítmény | kW | 75 | 100 | 125 | 150 | 200 |
| Hőhatásfok | % | 87-91 | 87-91 | 87-91 | 87-91 | 87-91 |
| Legnagyobb vízhőmérséklet | oC | 95 | 95 | 95 | 95 | 95 |
| Legnagyobb üzemi nyomás | MPa | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Kémény huzatigénye | Pa | 25 | 30 | 30 | 30 | 30 |
| Kéménynyílás keresztmetszete | cm2 | 400 | 625 | 625 | 625 | 625 |
| Tüzelőanyag tartály térfogata | dm3 | 400 | 500 | 500 | 500 | 770 |
| Kazán víztömege | dm3 | 220 | 350 | 420 | 500 | 720 |
| Vízcsonkok mérete | col | 2" | 2" | 2" | 2" | 2" |
| Vízfeltöltő csonk mérete | col | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Épület kifűthető területének megközelítőleges mérete | m2 |
max 600 |
max 800 |
max 1000 |
max 1200 |
max 1600 |
| Kazán tápegysége | V/Hz | 230/50 | ||||
| Váltómű motor teljesítménye | W | 180-250 | ||||
| Ventilátor teljesítménye | W | 140-180 | ||||
| Szabályozó teljesítménye | W | 4 | ||||
| Tüzelőanyag |
Elsődleges: kőszén 31.2, osztály 26/05/06, termékskála 0223/cc – „EKO-borsó”, szemcsézettség 5-28 mm, a hamu olvadáspontja 1150 °C fölött. Kiegészítő: fa, faforgács stb. - a kiegészítő rostélyon eltüzelve. DIN+ minősítésű fapellet –az égőn tüzelve (telepített előírt biztonsági rendszer mellett). |
|||||
