Tervezői segédlet letöltése itt

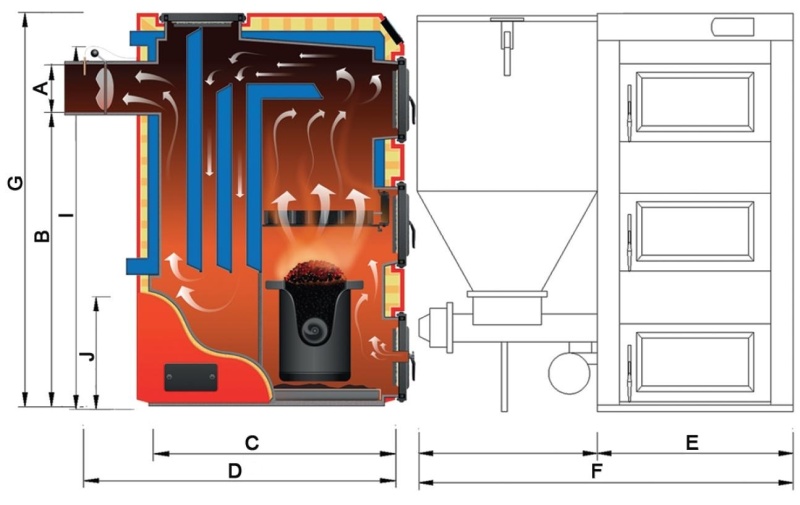

| Matix | Kémény átmérő | Kazán aljától a kéménycsonk aljáig | Előremenő csonk | Visszatérő csonk | Mélység | Szélesség | Szélesség a tárolóval | Magasság | Égéstér | Súly | |||
| borítás | teljes | mélység | szélesség | magasság | |||||||||
| A | B | I | J | C | D | E | F | G | |||||
| 17 | 18 cm | 82 cm | 100 cm | 41 cm | 78 cm | 93 cm | 52 cm | 115 cm | 115 cm | 25 cm | 32 cm | 50 cm | 370 kg |
| 30 | 18 cm | 93 cm | 112 cm | 46 cm | 85 cm | 100 cm | 58 cm | 120 cm | 128 cm | 35 cm | 35 cm | 50 cm | 480 kg |
| 40 | 20 cm | 113 cm | 123 cm | 45 cm | 100 cm | 114 cm | 62 cm | 124 cm | 142 cm | 41 cm | 43 cm | 60 cm | 645 kg |
| 50 | 20 cm | 113 cm | 135 cm | 47 cm | 100 cm | 114 cm | 62 cm | 124 cm | 153 cm | 42 cm | 43 cm | 70 cm | 710 kg |
| 60 | 25 cm | 109 cm | 136 cm | 49 cm | 105 cm | 120 cm | 75 cm | 152 cm | 151 cm | 53 cm | 55 cm | 70 cm | 830 kg |
| Matix (17-60kW) | Egység | Kazán típusa | ||||
| 17 | 30 | 40 | 50 | 60 | ||
| Hőcserélő felület | m2 | 1,9 | 3,0 | 3,5 | 4,5 | 5,0 |
| Nominális hőteljesítmény | kW | 12-19 | 20-27 | 28-38 | 38-50 | 50-60 |
| Hőhatásfok | % | 87-91 | 87-91 | 87-91 | 87-91 | 87-91 |
| Legnagyobb vízhőmérséklet | oC | 95 | 95 | 95 | 95 | 95 |
| Legnagyobb üzemi nyomás | MPa | 0,2 | 0,2 | 0,2 | 0,2 | 0,2 |
| Kémény huzatigénye | Pa | 20 | 20 | 25 | 25 | 30 |
| Kéménynyílás keresztmetszete | cm2 | 200 | 200 | 255 | 255 | 380 |
| Tüzelőanyag tartály térfogata | dm3 | 170 | 220 | 260 | 260 | 400 |
| Kazán víztömege | dm3 | 80 | 90 | 120 | 160 | 180 |
| Vízcsonkok mérete | col | 6/4" | 6/4" | 6/4" | 6/4" | 2" |
| Vízfeltöltő csonk mérete | col | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
| Épület kifűthető területének megközelítőleges mérete | m2 |
max 145 |
max 240 |
max 320 |
max 400 |
max 480 |
| Kazán tápegysége | V/Hz | 230/50 | ||||
| Váltómű motor teljesítménye | W | 180-250 | ||||
| Ventilátor teljesítménye | W | 140-180 | ||||
| Szabályozó teljesítménye | W | 4 | ||||
| Tüzelőanyag |
Elsődleges: kőszén 31.2, osztály 26/05/06, termékskála 0223/cc – „EKO-borsó”, szemcsézettség 5-28 mm, a hamu olvadáspontja 1150 °C fölött. Kiegészítő: fa, faforgács stb. - a kiegészítő rostélyon eltüzelve. DIN+ minősítésű fapellet –az égőn tüzelve (telepített előírt biztonsági rendszer mellett). |
|||||
